FQ24型大电流防水插头,面板式插座

FQ24型大电流防水插头,面板式插座

型号︰FQ24-6TJ+ZK2

品牌︰KAIPU

原产地︰中国

单价︰US $ 6.4 / 件

最少订量︰5 件

现在查询

产品描述

 FQ防水型系列圆形电连接器体积小,重量轻,卡口快速连接,防水性能优良,操作使用简便。产品使用 技术,结构 ,电连接性能优良,价格低廉,性价比高。插针、插孔引线采用焊接式,产品被广泛使用于各种电子仪器、 电子、电气设备间有防水要求的电连接中。产品针、孔可以根据您的要求互换。符合CERoHs认证。

型号命名

           FQ  145   J - 6

            1   2    3   4  5   6

     1.主称代号:    FQ防水型圆形电连接器

     2.壳体号:      14,18,24,30

     3.芯数:        1,2,3,4,5,6,7,9,10,12,13,16,19,26,32,42,55

     4.电连接器类别:T:直式插头;TR:90º弯插头;Z:带方形防水垫插座,Z2:O形圈插座;ZY:腰圆形座; ZP: 方形对接式插座; ZPY: 圆形对接式插座

5.接触件类型:   J:,  K:

6.尾部电缆规格:5,6,7,8,9,10,12,14,16,18

技术指标

       能在1米水深经受30分钟的试验产品内部不进水(IP67)

工作温度

相对湿度

工作气压





-55°C~+85°C

40°C时达(90~96%

4.4KPa

10~200Hz,150m/s²

490m/s²



  工作电流

  工作电压

   接触电阻

  机械寿命

  3A(10A,25A)

 250V/400V

  5mΩ(2.5mΩ)

   500

工作环境

耐电压

绝缘电阻

正常

1200V

5000MΩ

高温

900V

500MΩ

潮湿

500V

100MΩ

产品规格︰ 型号命名
FQ / 24 /- 6 / T / J / - 12
1 / 2 / 3 / 4 / 5 / 6
1.主称代号: FQ防水型圆形电连接器
2.壳体号: 24
3.芯数: 1,2,3,4,6,10,19,26
4.电连接器类别:T:直式插头;TR:90º弯插头;Z:带方形防水垫插座,Z2:带O形圈插座;ZY:腰圆形座; ZP: 方形对接式插座; ZPY: 圆形对接式插座
5.接触件类型: J:针, K:孔
6.尾部电缆规格:5,6,7,8,9,10,12,14,16,18
技术指标
能在1米水深经受30分钟的试验产品内部不进水(IP67)

产品优点︰ FQ防水型系列圆形电连接器体积小,重量轻,卡口快速连接,防水性能优良,操作使用简便。产品使用 技术,结构 ,电连接性能优良,价格低廉,性价比高。插针、插孔引线采用焊接式,产品被广泛使用于各种电子仪器、 电子、电气设备间有防水要求的电连接中。产品针、孔可以根据您的要求互换。符合CE,RoHs认证。
技术指标
能在1米水深经受30分钟的试验产品内部不进水(IP67)

主要市场︰ 全球

参考单价︰ 6.4

付款方式︰ 预付

最小订量︰ 5

交货日期︰ 1周

认可标准︰ IP67

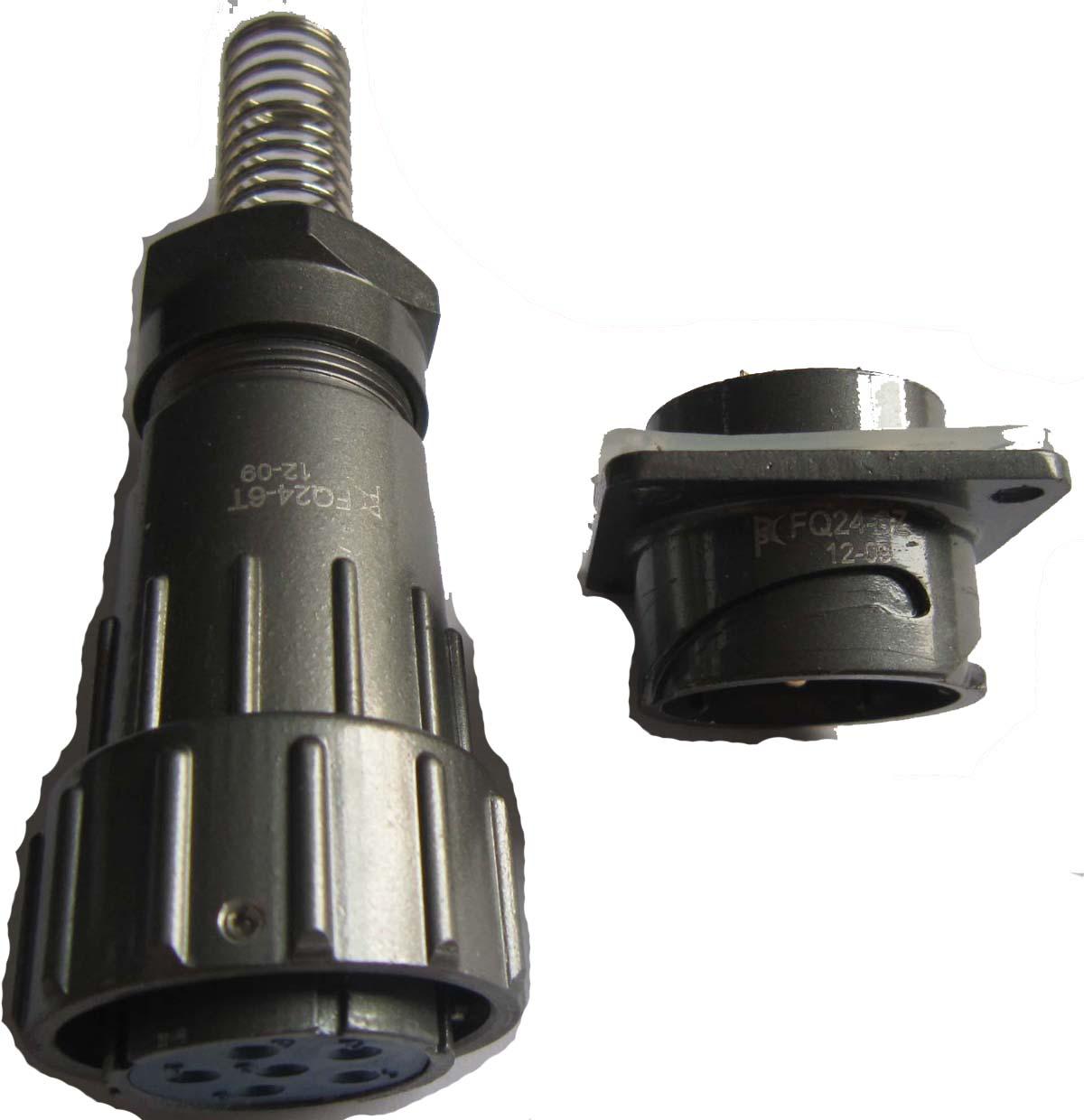

产品图片
